راهنمای کامل انتخاب سایز و انواع جک پنوماتیک برای کاربردهای صنعتی
-
اسکای تجهیز - بدون نظر
آیا تا به حال در پروژه‌های صنعتی خود، با مشکل انتخاب یک جک پنوماتیک (Cylinder) مناسب مواجه شده‌اید؟ جکی که نه آنقدر کوچک باشد که نتواند بار را جابجا کند، و نه آنقدر بزرگ که باعث اتلاف انرژی و هزینه اضافی شود؟ انتخاب صحیح سایز جک پنوماتیک و نوع آن، مرز بین یک سیستم اتوماسیون کارآمد و یک خط تولید پرهزینه و پرایراد است.
این راهنمای جامع و کاربردی، حاصل سال‌ها تجربه عملی در صنایع مختلف است و به شما کمک می‌کند تا با درک کامل انواع سیلندر پنوماتیک و مهم‌ترین فرمول‌های محاسباتی، بهترین تصمیم را برای خرید جک پنوماتیک صنعتی بگیرید. هدف ما این است که شما را از حالت “حدس و گمان” خارج کرده و بر اساس داده‌های مهندسی، انتخابی مطمئن و بهینه داشته باشید.
چرا انتخاب صحیح جک پنوماتیک، حیاتی است؟
در قلب بسیاری از ماشین‌آلات صنعتی، از خطوط بسته‌بندی گرفته تا دستگاه‌های CNC و رباتیک، قطعه‌ای قرار دارد که نیروی هوای فشرده را به حرکت خطی (و گاهی چرخشی) تبدیل می‌کند: جک پنوماتیک یا عملگر بادی (Pneumatic Actuator). این قطعه ساده و در عین حال قدرتمند، مسئول انجام هزاران عملیات فشردن، بلند کردن، راندن و قفل کردن در طول روز است.
اهمیت انتخاب درست جک پنوماتیک در اتوماسیون صنعتی
اگر جک شما به درستی انتخاب نشده باشد، با مشکلات زیر مواجه خواهید شد:
- هزینه‌های عملیاتی بالا: انتخاب جک با قطر بزرگتر از نیاز (Oversizing) منجر به مصرف بیش از حد هوای فشرده و افزایش هزینه‌های انرژی می‌شود.
- عدم کارایی: انتخاب جک با قطر کوچک‌تر (Undersizing) باعث می‌شود جک نتواند بار مورد نظر را جابجا کند یا سرعت مورد نیاز را تأمین کند که منجر به توقف خط تولید یا کاهش کیفیت محصول می‌شود.
- کاهش طول عمر: سایز نامناسب یا انتخاب نوع غلط، فشار اضافی بر مهر و موم‌ها (Seals)، پیستون و شفت جک وارد کرده و عمر مفید آن را به شدت کاهش می‌دهد.
نحوه کار جک پنوماتیک:

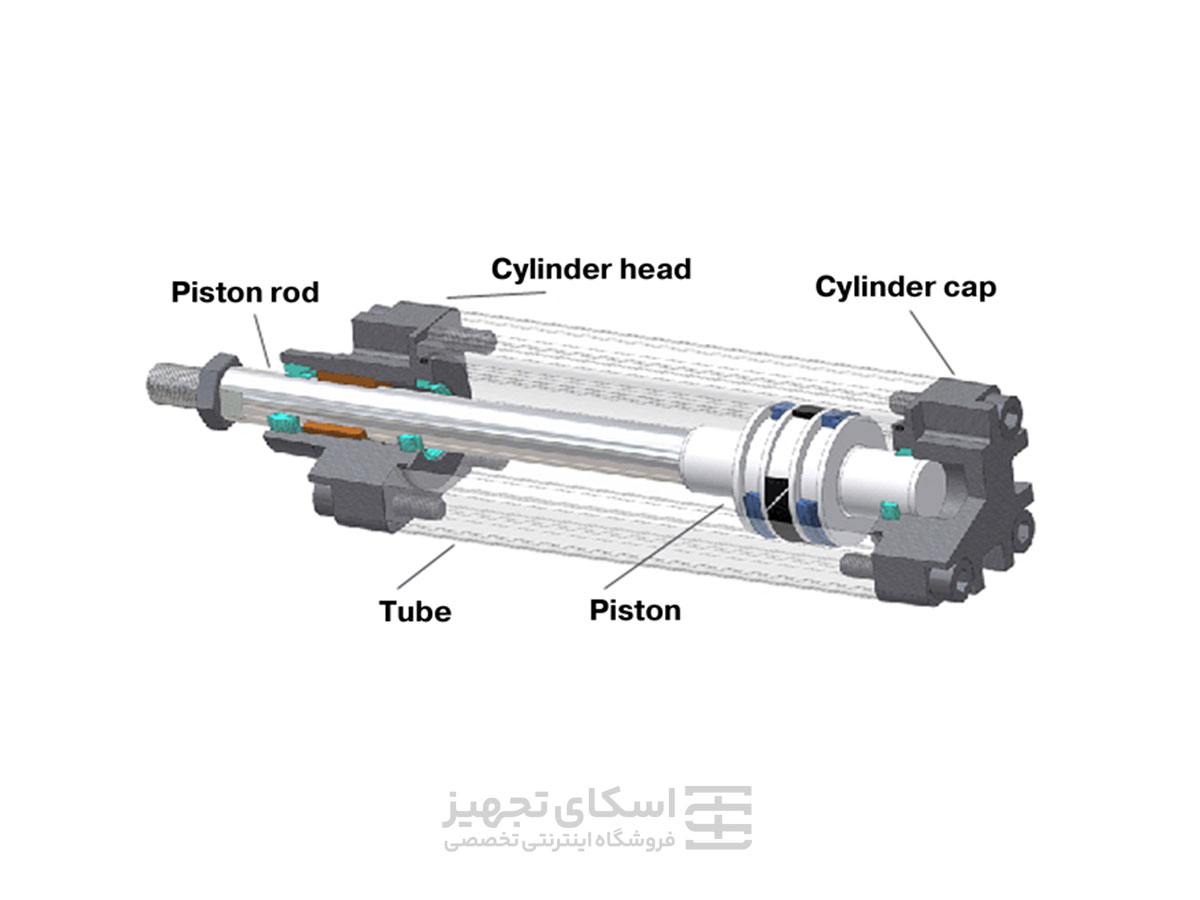

جک پنوماتیک نیروی هوای فشرده (که معمولاً بین ۴ تا ۸ بار است) را به یک پیستون در داخل سیلندر وارد می‌کند. این فشار، پیستون را به حرکت درآورده و میله جک (Piston Rod) را به بیرون یا داخل می‌راند و کار مکانیکی مورد نظر را انجام می‌دهد. سادگی، سرعت بالا و قابلیت اطمینان، دلایلی هستند که استفاده از جک‌های بادی در صنعت را بسیار گسترده کرده است.
راهنمای انتخاب سایز جک پنوماتیک
مهم‌ترین مرحله در انتخاب سایز جک پنوماتیک، تعیین دو پارامتر کلیدی است: نیروی مورد نیاز (Force) و کورس (Stroke) یا طول مسیر جابجایی.
گام اول: محاسبه نیروی جک پنوماتیک (Force Calculation)
تعیین دقیق نیروی مورد نیاز، اساسی‌ترین قسمت محاسبات است. شما باید بدانید که جک قرار است چه وزنی را جابجا یا چه فشاری را تحمل کند.
فرمول پایه محاسبه نیروی مورد نیاز (F_required)
نیرویی که جک باید تأمین کند، باید شامل وزن بار (Load Weight)، نیروی اصطکاک (Friction Force) و در صورت وجود، نیروی شتاب (Acceleration Force) باشد.
“قانون کلی در کاربردهای عمودی و یا کاربردهایی که اصطکاک بالایی دارند، این است که نیروی مورد نیاز جک باید دو برابر وزن باری باشد که قرار است جابجا شود. در برخی موارد، نیروی اضافی برای جبران اصطکاک ضروری تلقی می‌شود.”
(منبع: Farnell – مقاله “Best pneumatic cylinder for automation applications“)
به منظور اطمینان از عملکرد صحیح و غلبه بر اصطکاک‌های احتمالی، معمولاً توصیه می‌شود یک فاکتور ایمنی (Safety Factor) بین ۱.۲ تا ۲ برای نیروی نهایی در نظر بگیرید. برای کاربردهای عمودی (بالا بردن بار)، این فاکتور ایمنی باید نزدیک به ۲ باشد.
فرمول محاسبه نیروی تولیدی جک (F_output)
نیرویی که جک بر اساس فشار سیستم (P) و مساحت پیستون (A) تولید می‌کند، از فرمول زیر به دست می‌آید:
که در آن:
نیروی خروجی جک (نیوتن – N)- P فشار کاری سیستم (پاسکال – Pa) یا (بار – bar)
- A مساحت موثر پیستون (متر مربع – m^2)
توجه: در سیستم‌های پنوماتیک، فشار معمولاً بر حسب بار است. هر ۱ بار تقریباً برابر با
پاسکال است. برای محاسبات دقیق، فشار در انتهای جک (که می‌تواند به دلیل افت فشار کمی کمتر از فشار کمپرسور باشد) باید استفاده شود.
گام دوم: محاسبه قطر سیلندر پنوماتیک (Bore Size)
پس از تعیین
، می‌توانید قطر یا بور (Bore) جک را که مستقیماً بر قدرت جک پنوماتیک تأثیر می‌گذارد، محاسبه کنید. مساحت دایره پیستون (A) از فرمول
به دست می‌آید. با جایگذاری در فرمول نیروی خروجی، قطر (D) مورد نیاز به شرح زیر محاسبه می‌شود:
- D: قطر پیستون (متر یا میلی‌متر)
: نیروی مورد نیاز (نیوتن)- P: فشار کاری (پاسکال)
جدول محاسبه قطر سیلندر پنوماتیک (یک مثال عملی)
فرض کنید:
- وزن باری که باید در یک کاربرد افقی جابجا شود: 500kg (نیاز به نیروی 5000N با فاکتور ایمنی ۱)
- فشار کاری موجود: 6bar (تقریباً 600,000\ Pa)
- نیروی مورد نیاز با احتساب اصطکاک و ایمنی (مثلاً ۱.۲ برابر): 5000times 1.2 = 6000N
بنابراین، برای محاسبه قطر، از فرمول زیر استفاده می‌کنیم:
بنابراین، شما به جکی با قطر 112.9mm یا نزدیک‌ترین سایز استاندارد بالاتر (مثلاً 125mm) نیاز دارید.
| قطر پیستون (Bore Size – mm) | مساحت پیستون (cm2) | نیروی خروجی (N) در فشار 6 bar (فشار) |
| $32$ | $8.04$ | 482 |
| $40$ | $12.56$ | 754 |
| $50$ | $19.63$ | 1178 |
| $63$ | $31.17$ | 1870$ |
| $80$ | $50.26$ | $3015$ |
| $100$ | $78.54$ | $4712$ |
| $125$ | $122.7$ | $7362$ |
گام سوم: تعیین کورس جک پنوماتیک (Stroke Length)
کورس (Stroke) یا طول حرکت، به سادگی، فاصله خطی است که پیستون باید برای انجام کار جابجا شود. این مقدار باید دقیقاً بر اساس طراحی مکانیکی سیستم تعیین شود.
- نکته مهم: انتخاب کورس جک پنوماتیک بیش از حد طولانی، هزینه را افزایش می‌دهد و در کورس‌های بسیار بلند، ریسک کمانش (Buckling) یا خم شدن میله پیستون تحت بار سنگین، مخصوصاً در حالت کاملاً باز، افزایش می‌یابد.
انواع سیلندر پنوماتیک و کاربردهای صنعتی آن‌ها
پس از تعیین سایز، انتخاب نوع مناسب جک (با توجه به حرکت، محیط کار و فضای نصب) اهمیت می‌یابد. انواع اصلی سیلندر پنوماتیک عبارتند از:
جک پنوماتیک دوکاره و تک‌کاره (Single-Acting vs. Double-Acting)
جک پنوماتیک دوکاره (Double-Acting Cylinder)
- عملکرد: هوا به هر دو طرف پیستون (جلو و عقب) وارد و خارج می‌شود.
- مزیت: توانایی اعمال نیرو در هر دو جهت (فشار و کشش). سرعت و کنترل بالاتر.
- کاربرد: رایج‌ترین نوع در صنعت. مناسب برای جابجایی بارها در هر دو مسیر (مانند باز و بسته کردن گیره یا حرکت خطی در خطوط مونتاژ).
جک پنوماتیک تک‌کاره (Single-Acting Cylinder)
- عملکرد: هوا فقط به یک طرف پیستون وارد می‌شود و برگشت پیستون توسط یک فنر داخلی یا نیروی خارجی (مثل نیروی جاذبه یا وزن بار) انجام می‌شود.
- مزیت: مصرف هوای کمتر و سادگی در کنترل.
- کاربرد: مناسب برای عملیات‌های ساده مثل کلمپ کردن (Clamping)، پرس کردن سبک یا جابجایی قطعات که فقط در یک جهت نیاز به نیروی پنوماتیک دارند.
جک‌های پنوماتیک ویژه (Specialized Cylinders)

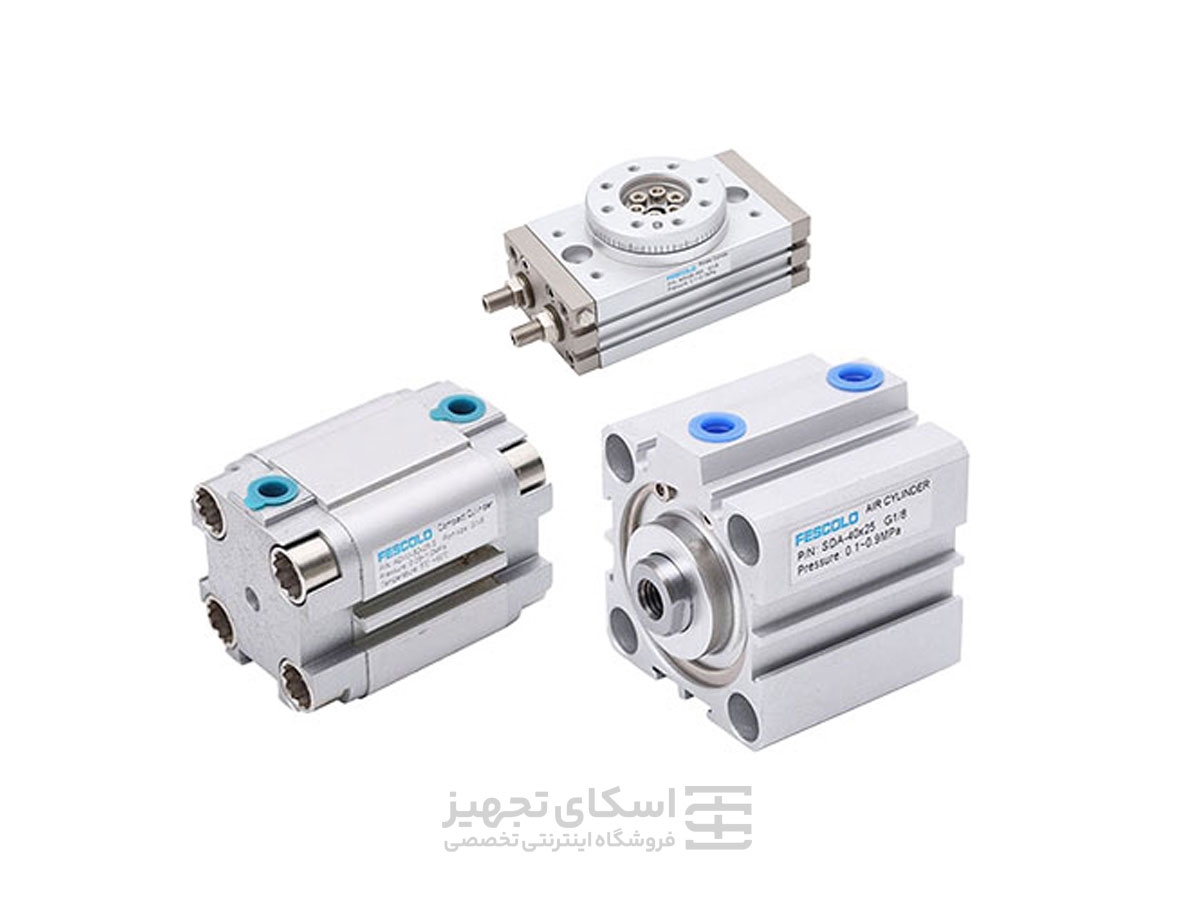

جک پنوماتیک کامپکت (Compact Cylinder)
- ویژگی: طول کلی بدنه بسیار کوتاه است، در حالی که نیروی مشابه جک‌های استاندارد تولید می‌کند.
- کاربرد: ایده‌آل برای فضاهای نصب محدود و ماشین‌آلات کوچک (مانند ماشین‌های چاپ یا بسته‌بندی).
جک پنوماتیک رادلس (Rodless Cylinder)
- ویژگی: میله پیستون ندارند و نیروی حرکت را مستقیماً به یک کالسکه خارجی منتقل می‌کنند که در امتداد بدنه جک حرکت می‌کند.
- مزیت: کورس‌های بسیار طولانی را می‌توانند بدون خطر کمانش میله فراهم کنند. فضای نصب کمتری در طول کورس نیاز دارند.
- کاربرد: خطوط تولید طولانی، جابجایی مواد یا ربات‌های بزرگ (مانند گانتری‌های رباتیک).
جک پنوماتیک گایددار (Guided/Twin Rod Cylinder)
- ویژگی: دارای دو یا سه میله موازی هستند که به یک صفحه راهنما متصل می‌شوند.
- مزیت: مقاومت عالی در برابر بارهای جانبی (Offset Loads) و گشتاور چرخشی. حرکت دقیق و بدون چرخش را فراهم می‌کنند.
- کاربرد: بلند کردن دقیق قطعات، پرس‌های کوچک یا کاربردهایی که در آن‌ها دقت جهت حرکت حیاتی است.
بخش چهارم: نکات کلیدی خرید جک پنوماتیک و عوامل محیطی
فراتر از سایز و نوع، عوامل محیطی و عملیاتی نیز در انتخاب جک بادی در صنعت نقش تعیین‌کننده‌ای دارند و مستقیماً بر قیمت جک پنوماتیک و طول عمر آن تأثیر می‌گذارند.
فشار کاری واقعی (Actual Operating Pressure)
همانطور که در محاسبات دیدیم، فشار عامل اصلی تعیین نیرو است.
- اهمیت: حتماً فشار کاری واقعی در محل نصب جک را در نظر بگیرید، نه فقط فشار کمپرسور. افت فشار ناشی از شلنگ‌ها، فیلترها و واحد‌های کنترل، می‌تواند نیروی نهایی جک را کاهش دهد. اگر سیستم شما با $7\ bar$ کار می‌کند، برای محاسبات از $6\ bar$ یا کمتر استفاده کنید تا ضریب اطمینان داشته باشید.
مواد ساخت و محیط کار (Material and Environment Compatibility)
محیط کار، جنس بدنه و آب‌بندی (Seals) جک را مشخص می‌کند.
- محیط‌های مرطوب یا خورنده: در صنایعی مانند صنایع غذایی، دارویی و شیمیایی که نیاز به شستشو یا تماس با مواد اسیدی/قلیایی دارند، استفاده از جک پنوماتیک استیل ضد زنگ (Stainless Steel) و آب‌بندی‌های خاص مانند Viton (برای تحمل دمای بالا و مقاومت شیمیایی) الزامی است.
- محیط‌های تمیز: برای اتاق‌های تمیز (Clean Rooms) از جک‌های با استانداردهای بهداشتی و بدون روغن (Oil-Free) استفاده می‌شود.
- محیط‌های انفجاری (ATEX): در صنایع نفت و گاز یا پتروشیمی، جک باید دارای گواهی ATEX باشد تا در محیط‌های مستعد انفجار، ایمنی لازم را تأمین کند.
سرعت و کنترل حرکت (Speed and Damping)
سرعت حرکت پیستون عامل مهمی در نرخ تولید است.
- کوسنینگ (Cushioning): در جک‌هایی که نیاز به سرعت بالا یا جابجایی بار سنگین دارند، استفاده از سیستم کوسنینگ (ضربه گیر) در انتهای کورس، ضروری است. این سیستم با کند کردن حرکت در انتهای مسیر، از ضربه خوردن و آسیب دیدن جک و ماشین جلوگیری می‌کند و عمر مفید آن را افزایش می‌دهد.
جمع‌بندی و گام‌های عملی برای انتخاب نهایی
انتخاب یک جک پنوماتیک مناسب، فرآیندی مهندسی است که با گام‌های زیر تکمیل می‌شود:
- تعیین دقیق بار: ابتدا وزن دقیق بار و جهت حرکت (افقی، عمودی، مایل) را مشخص کنید.
- محاسبه نیروی مورد نیاز: با لحاظ کردن فاکتور ایمنی (حداقل ۱.۲ برای افقی، ۲ برای عمودی) و اصطکاک، نیروی نهایی را محاسبه کنید.
- محاسبه قطر (Bore Size): با استفاده از فرمول
، قطر پیستون را بر اساس فشار کاری موجود در سیستم خود (و نه فشار کمپرسور) محاسبه کنید. - تعیین کورس (Stroke): طول دقیق حرکت مورد نیاز را مشخص نمایید.
- انتخاب نوع جک: با توجه به فضا (کامپکت)، طول زیاد (رادلس)، نیاز به دقت و ضد چرخش (گایددار) یا سادگی عملکرد (تک‌کاره یا دوکاره)، نوع سیلندر را انتخاب کنید.
- بررسی محیطی: جنس بدنه (آلومینیوم، استیل) و نوع آب‌بندی (Nitrile, Viton) را بر اساس دما، رطوبت و خورندگی محیط کار انتخاب نمایید.
همین امروز می‌توانید با استفاده از این راهنما و فرمول‌های ساده، فرآیند انتخاب و خرید جک پنوماتیک خود را به یک تصمیم‌گیری کاملاً مهندسی و مطمئن تبدیل کنید.
