تفاوت پنوماتیک و هیدرولیک؛ جدول مقایسه و راهنمای انتخاب

سیستم‌های پنوماتیک و هیدرولیک هر دو برای انتقال انرژی، کنترل حرکت و تولید نیروی مکانیکی در ماشین‌آلات صنعتی استفاده می‌شوند؛ اما نوع سیال، فشار کاری، نیروی خروجی، دقت، سرعت، هزینه نگهداری و کاربرد آن‌ها یکسان نیست.

در سیستم پنوماتیک، هوای فشرده وظیفه انتقال انرژی را برعهده دارد؛ در حالی که سیستم هیدرولیک معمولاً با روغن تحت فشار کار می‌کند. به همین دلیل، پنوماتیک اغلب برای حرکت‌های سریع، سبک و تکرارشونده مناسب‌تر است و هیدرولیک در کاربردهایی که به نیروی زیاد، تحمل بار سنگین و کنترل پایدار نیاز دارند، عملکرد بهتری ارائه می‌دهد.

بااین‌حال، نمی‌توان بدون بررسی شرایط پروژه گفت پنوماتیک همیشه بهتر است یا هیدرولیک. عواملی مانند میزان نیرو، سرعت حرکت، دقت موردنیاز، سیکل کاری، شرایط محیط، فضای نصب، هزینه انرژی و امکان نگهداری باید پیش از انتخاب بررسی شوند.

در این راهنما، ابتدا تفاوت پنوماتیک و هیدرولیک را در یک جدول مقایسه می‌کنیم؛ سپس نحوه عملکرد، قطعات اصلی، مزایا، معایب، هزینه‌ها، کاربردها و معیارهای انتخاب هر سیستم را بررسی خواهیم کرد.

تفاوت پنوماتیک و هیدرولیک در یک نگاه

مهم‌ترین فرق هیدرولیک و پنوماتیک در سیال کاری آن‌هاست. هیدرولیک از مایعی با تراکم‌پذیری بسیار کم، معمولاً روغن هیدرولیک، استفاده می‌کند و می‌تواند نیروی زیادی در ابعاد نسبتاً کوچک ایجاد کند. پنوماتیک از هوای فشرده استفاده می‌کند و برای حرکت‌های سریع، ساده و تکرارشونده انتخاب مناسبی است.

اگر بار سنگین، فشار بالا و نگه‌داشتن پایدار بار اهمیت دارد، معمولاً هیدرولیک گزینه مناسب‌تری است. اگر سرعت، تمیزی محیط، وزن کم تجهیزات و سادگی مدار اهمیت بیشتری دارد، پنوماتیک می‌تواند انتخاب بهتری باشد.

جدول مقایسه پنوماتیک و هیدرولیک

مقادیر فشار جدول، محدوده‌های رایج هستند و نباید به‌عنوان محدودیت ثابت تمام تجهیزات در نظر گرفته شوند. فشار واقعی به طراحی مدار، مشخصات قطعات و توصیه سازنده بستگی دارد. برای نمونه، سیلندرهای هیدرولیک صنعتی مختلف با فشارهای نامی متفاوت عرضه می‌شوند و برخی تجهیزات تخصصی در محدوده‌های بالاتر کار می‌کنند.

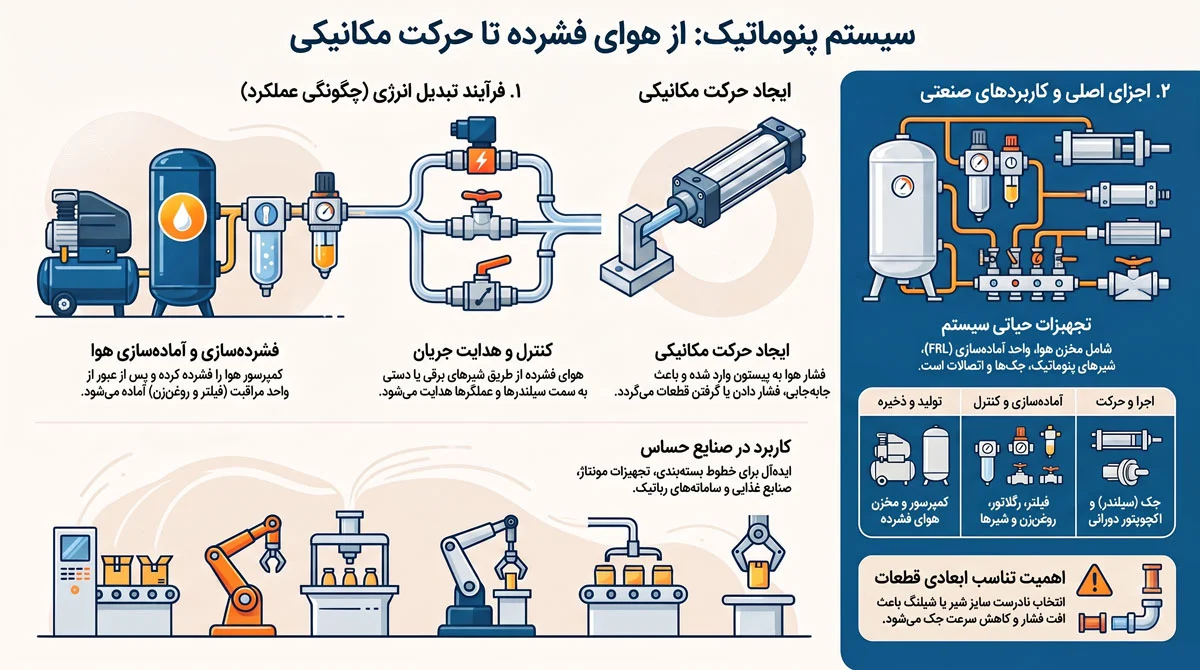

سیستم پنوماتیک چیست؟

پنوماتیک شاخه‌ای از فناوری قدرت سیال است که در آن از هوای فشرده برای انتقال انرژی و ایجاد حرکت استفاده می‌شود. کمپرسور، هوای محیط را دریافت و فشرده می‌کند. هوای فشرده پس از عبور از تجهیزات آماده‌سازی، وارد شبکه توزیع شده و از طریق شیرها به عملگرهایی مانند جک پنوماتیک یا اکچویتور بادی هدایت می‌شود.

درون سیلندر پنوماتیک، فشار هوا به سطح پیستون وارد می‌شود و پیستون را حرکت می‌دهد. این حرکت از طریق میله پیستون به بیرون منتقل شده و برای جابه‌جایی، فشار دادن، باز و بسته کردن یا گرفتن قطعات استفاده می‌شود. در سیلندرهای دوطرفه، هوای فشرده به‌صورت کنترل‌شده وارد دو سمت پیستون می‌شود تا حرکت رفت و برگشت ایجاد شود.

سیستم پنوماتیک معمولاً در خطوطی استفاده می‌شود که سرعت حرکت، تعداد سیکل بالا، سادگی کنترل و تمیزی محیط اهمیت دارد. ماشین‌آلات بسته‌بندی، تجهیزات مونتاژ، دستگاه‌های چاپ، خطوط غذایی و برخی سامانه‌های رباتیک از کاربردهای متداول آن هستند.

قطعات سیستم پنوماتیک چیست؟

عبارت «قطعات پنوماتیک چیست» معمولاً به مجموعه تجهیزاتی اشاره دارد که هوای فشرده را تولید، آماده، کنترل، منتقل و به حرکت مکانیکی تبدیل می‌کنند.

مهم‌ترین قطعات سیستم پنوماتیک عبارت‌اند از:

• کمپرسور هوا
• مخزن هوای فشرده
• خشک‌کن و واحد آماده‌سازی هوا
• فیلتر، رگلاتور و روغن‌زن
• شیر دستی و شیر برقی پنوماتیک
• جک یا سیلندر پنوماتیک
• اکچویتور دورانی
• شیلنگ و لوله پنوماتیک
• اتصالات و فیتینگ‌ها
• صداخفه‌کن و کنترل‌کننده سرعت
• سنسور فشار و سنسور موقعیت

هر یک از این قطعات باید بر اساس فشار کاری، دبی موردنیاز، قطر شیلنگ، سایز پورت، دمای محیط و نوع کاربرد انتخاب شوند. کوچک بودن شیر، شیلنگ یا اتصال نسبت به دبی موردنیاز می‌تواند باعث افت فشار، کاهش سرعت جک و عملکرد نامنظم دستگاه شود.

برای مشاهده تجهیزات موجود می‌توانید به صفحه قطعات پنوماتیک صنعتی مراجعه کنید. همچنین در مقاله راهنمای خرید قطعات پنوماتیک معیارهای انتخاب قطعات و برندهای مختلف به‌صورت تخصصی‌تر بررسی شده‌اند.

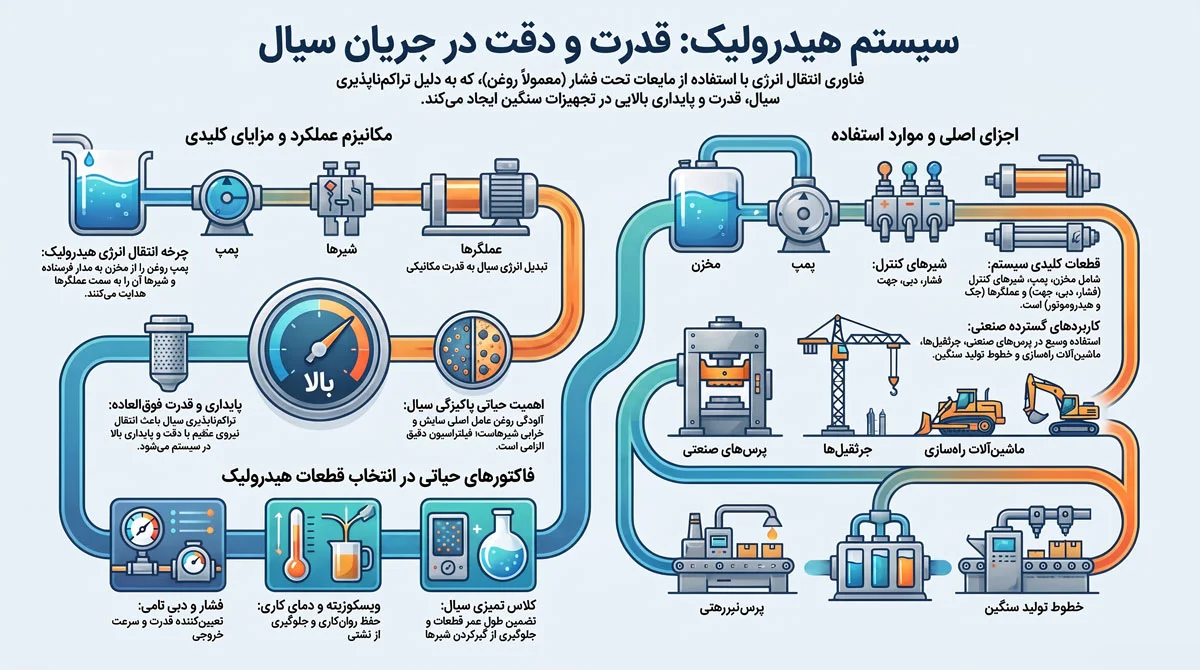

سیستم هیدرولیک چیست؟

هیدرولیک نیز یکی از شاخه‌های فناوری قدرت سیال است؛ با این تفاوت که برای انتقال انرژی از مایع تحت فشار استفاده می‌کند. سیال کاری در بیشتر مدارهای صنعتی، روغن هیدرولیک است؛ اما بسته به کاربرد، ممکن است از سیالات دیگری نیز استفاده شود.

در یک سیستم هیدرولیک، پمپ روغن را از مخزن دریافت و وارد مدار می‌کند. شیرهای کنترل، مسیر، فشار و دبی روغن را تنظیم می‌کنند و سیال تحت فشار به سیلندر یا هیدروموتور می‌رسد. سیلندر، انرژی هیدرولیکی را به حرکت خطی و هیدروموتور آن را به حرکت دورانی تبدیل می‌کند.

مایعات در مقایسه با هوا تراکم‌پذیری بسیار کمتری دارند. همین ویژگی باعث می‌شود سیستم هیدرولیک بتواند نیروی بالا را با پایداری بیشتری منتقل کند. به همین دلیل، هیدرولیک در دستگاه‌های پرس، بالابرها، ماشین‌آلات راه‌سازی، تجهیزات معدنی، جرثقیل‌ها و خطوط تولید سنگین کاربرد فراوان دارد.

قطعات سیستم هیدرولیک چیست؟

قطعات سیستم هیدرولیک وظیفه تولید فشار، انتقال سیال، کنترل جریان و تبدیل انرژی هیدرولیکی به حرکت را برعهده دارند.

مهم‌ترین قطعات هیدرولیک صنعتی شامل موارد زیر هستند:

• مخزن روغن
• پمپ هیدرولیک
• الکتروموتور یا محرک پمپ
• جک یا سیلندر هیدرولیک
• هیدروموتور
• شیر کنترل جهت
• شیر کنترل فشار
• شیر کنترل دبی
• شیر برقی هیدرولیک
• فیلتر هیدرولیک
• آکومولاتور
• فشارسنج و سنسور فشار
• شیلنگ، لوله و اتصالات هیدرولیک
• آب‌بند، اورینگ و پکینگ

انتخاب این قطعات فقط بر اساس قطر اتصال یا قیمت محصول انجام نمی‌شود. فشار نامی، دبی، نوع روغن، ویسکوزیته، دمای کاری، کلاس تمیزی سیال و شرایط نصب باید با مشخصات فنی قطعه سازگار باشند.

آلودگی روغن می‌تواند موجب سایش، گیرکردن شیرها و ایجاد اختلال در عملکرد تجهیزات هیدرولیک شود؛ به همین دلیل، فیلتراسیون و رعایت سطح تمیزی توصیه‌شده توسط سازنده اهمیت زیادی دارد.

برای بررسی محصولات می‌توانید صفحه قطعات هیدرولیک صنعتی را مشاهده کنید. مقاله معرفی پرکاربردترین قطعات هیدرولیک نیز عملکرد اجزای اصلی سیستم را با جزئیات بیشتری توضیح می‌دهد.

تفاوت‌های اصلی سیستم هیدرولیک و پنوماتیک

۱. تفاوت در نوع سیال کاری

مهم‌ترین تفاوت پنوماتیک و هیدرولیک، نوع سیال مورد استفاده است.

سیستم پنوماتیک معمولاً با هوای فشرده کار می‌کند. هوا قابل‌تراکم است و هنگام افزایش فشار، بخشی از انرژی را در خود ذخیره می‌کند. این ویژگی باعث انعطاف‌پذیری و پاسخ سریع سیستم می‌شود؛ اما می‌تواند کنترل کاملاً پایدار موقعیت و نیرو را دشوارتر کند.

در سیستم هیدرولیک، معمولاً روغن با تراکم‌پذیری بسیار کم استفاده می‌شود. بنابراین تغییر فشار، حرکت عملگر را با پایداری بیشتری کنترل می‌کند و امکان ایجاد نیروی زیاد فراهم می‌شود.

بااین‌حال، توصیف روغن به‌عنوان سیالی «کاملاً تراکم‌ناپذیر» دقیق نیست. روغن، شیلنگ‌ها و اجزای مدار تحت فشار مقدار محدودی تغییر حجم و تغییر شکل دارند که در طراحی سیستم‌های دقیق باید در نظر گرفته شود.

۲. تفاوت فشار کاری

در بسیاری از سیستم‌های پنوماتیک صنعتی، فشار کاری نزدیک به ۶ تا ۸ بار است؛ هرچند محدوده مجاز هر قطعه باید از روی کاتالوگ سازنده بررسی شود.

سیستم‌های هیدرولیک صنعتی معمولاً با فشار بسیار بیشتری کار می‌کنند. بسیاری از تجهیزات در محدوده ۱۰۰ تا ۳۵۰ بار طراحی می‌شوند و تجهیزات تخصصی ممکن است فشارهای بالاتری داشته باشند.

فشار بالاتر به معنای آن است که هیدرولیک می‌تواند با سطح پیستون یکسان، نیروی بسیار بیشتری نسبت به پنوماتیک تولید کند. البته افزایش فشار به‌تنهایی معیار مناسبی برای انتخاب نیست و استحکام قطعات، آب‌بندی، دمای سیال و الزامات ایمنی نیز باید بررسی شوند.

۳. تفاوت نیروی خروجی

نیروی تئوری جک از حاصل‌ضرب فشار در سطح مؤثر پیستون به دست می‌آید:

نیروی تئوری = فشار × سطح مؤثر پیستون

در منابع فنی سازندگان سیلندر نیز از همین رابطه برای محاسبه نیروی خروجی استفاده می‌شود. در حرکت برگشت، به‌دلیل وجود میله پیستون، سطح مؤثر کمتر است و نیروی کشش با نیروی رفت برابر نخواهد بود.

مثال مقایسه نیروی جک پنوماتیک و هیدرولیک

فرض کنید قطر پیستون یک سیلندر ۵۰ میلی‌متر باشد.

مساحت تقریبی پیستون:

۱۹۶۳ میلی‌متر مربع

اگر این جک پنوماتیک با فشار ۶ بار کار کند، نیروی تئوری آن تقریباً برابر است با:

۱٫۱۸ کیلونیوتن یا حدود ۱۲۰ کیلوگرم‌نیرو

اگر یک جک هیدرولیک با همین قطر پیستون در فشار ۱۵۰ بار کار کند، نیروی تئوری آن تقریباً برابر است با:

۲۹٫۴ کیلونیوتن یا حدود ۳۰۰۰ کیلوگرم‌نیرو

در این مثال، جک هیدرولیک با قطر یکسان تقریباً ۲۵ برابر نیروی تئوری بیشتری تولید می‌کند.

این محاسبات صرفاً تئوری هستند. در انتخاب واقعی باید اصطکاک آب‌بندها، افت فشار، وزن قطعات متحرک، زاویه نصب، شتاب، سطح مؤثر سمت میله و ضریب اطمینان نیز لحاظ شوند.

برای محاسبه دقیق قطر، کورس و نیروی موردنیاز می‌توانید راهنمای انتخاب سایز جک پنوماتیک را مطالعه کنید.

۴. تفاوت سرعت حرکت و زمان پاسخ

سیستم‌های پنوماتیک به دلیل وزن کم قطعات متحرک و امکان تخلیه سریع هوا، برای حرکت‌های سریع و تکرارشونده مناسب هستند. برخی سیلندرهای پنوماتیک می‌توانند در بازه وسیعی از سرعت حرکت کنند؛ اما سرعت واقعی به دبی شیر، قطر شیلنگ، طول مسیر، فشار و بار بستگی دارد.

این تصور که سیستم هیدرولیک همیشه کند است، درست نیست. سرعت عملگر هیدرولیک به دبی پمپ، سطح پیستون، نوع شیر و طراحی مدار وابسته است و یک سیستم هیدرولیک می‌تواند حرکت سریعی داشته باشد.

تفاوت مهم‌تر این است که پنوماتیک در حرکت‌های سبک و رفت‌وبرگشتی سریع، راهکار ساده‌تری ارائه می‌دهد؛ در حالی که هیدرولیک می‌تواند سرعت را هنگام جابه‌جایی بار سنگین، پایدارتر کنترل کند.

۵. تفاوت دقت و کنترل موقعیت

به دلیل تراکم‌پذیری هوا، کنترل موقعیت جک پنوماتیک در یک مدار ساده معمولاً نسبت به سیستم هیدرولیک دشوارتر است. تغییر بار، افت فشار یا تغییر دبی می‌تواند موقعیت و سرعت سیلندر را تحت‌تأثیر قرار دهد.

در سیستم هیدرولیک، تراکم‌پذیری کمتر سیال باعث می‌شود کنترل سرعت، نیرو و موقعیت در بارهای بالا پایدارتر باشد. استفاده از شیرهای تناسبی، سروو ولو، سنسور موقعیت و کنترل حلقه‌بسته نیز دقت سیستم را افزایش می‌دهد.

بااین‌حال، نباید گفت هر سیستم هیدرولیک لزوماً دقیق‌تر از هر سیستم پنوماتیک است. سامانه‌های سرووپنوماتیک با سنسورها و کنترلر مناسب نیز می‌توانند موقعیت را کنترل کنند؛ اما هزینه و پیچیدگی آن‌ها از یک مدار پنوماتیک ساده بیشتر خواهد بود.

۶. تفاوت در نگه‌داشتن بار

در کاربردهایی مانند بالابر، پرس و نگه‌داشتن قطعه سنگین، فقط حرکت جک مهم نیست؛ بار باید پس از توقف نیز در موقعیت ایمن باقی بماند.

سیستم هیدرولیک با استفاده از شیرهای قفل‌کننده، شیر یک‌طرفه پایلوتی، شیر تعادل و طراحی صحیح مدار می‌تواند بار را پایدارتر نگه دارد.

در سیستم پنوماتیک، فشرده‌شدن هوا ممکن است باعث جابه‌جایی محدود یا افت موقعیت شود. برای نگه‌داشتن ایمن بار، به‌خصوص هنگام قطع فشار، ممکن است به قفل مکانیکی، ترمز یا واحد کلمپ نیاز باشد. سازندگان تجهیزات پنوماتیک نیز برای محافظت در برابر افت فشار، واحدهای قفل‌کننده مخصوص ارائه می‌کنند.

۷. تفاوت هزینه اولیه

در یک مدار ساده، قیمت قطعات پنوماتیک مانند شیر، جک، شیلنگ و اتصالات معمولاً از تجهیزات هیدرولیک هم‌ظرفیت کمتر است. نصب تجهیزات پنوماتیک نیز اغلب ساده‌تر و سریع‌تر انجام می‌شود.

اما این مقایسه فقط زمانی صحیح است که زیرساخت هوای فشرده از قبل وجود داشته باشد. اگر پروژه به کمپرسور، مخزن، خشک‌کن، شبکه لوله‌کشی و تجهیزات تصفیه هوا نیاز داشته باشد، هزینه اولیه کل سیستم ممکن است به‌طور قابل‌توجهی افزایش یابد.

در سیستم هیدرولیک نیز هزینه پاوریونیت، مخزن، پمپ، شیرها، تجهیزات خنک‌کاری و فیلتراسیون باید در محاسبه لحاظ شود. بنابراین مقایسه قیمت فقط با مشاهده قیمت جک یا شیر، تصمیم درستی ایجاد نمی‌کند.

۸. تفاوت هزینه انرژی

هوا به‌صورت طبیعی در دسترس است؛ اما تولید هوای فشرده رایگان نیست. کمپرسور برای فشرده‌سازی هوا برق مصرف می‌کند و بخشی از انرژی به شکل گرما، افت فشار و نشتی از دست می‌رود.

وزارت انرژی آمریکا اعلام کرده است نشتی در سیستم‌های هوای فشرده نامناسب می‌تواند ۲۰ تا ۳۰ درصد خروجی کمپرسور را هدر دهد. در سیستم‌های دارای برنامه منظم تشخیص و رفع نشتی، می‌توان این مقدار را به‌طور محسوسی کاهش داد.

تأثیر نشتی بر مصرف انرژی سیستم پنوماتیک

وزارت انرژی ایالات متحده در گزارش کاهش نشتی در سیستم‌های هوای فشرده اعلام می‌کند:

“Leaks are a significant source of wasted energy in a compressed air system, often wasting as much as 20%-30% of the compressor’s output.”

ترجمه:
«نشتی‌ها یکی از منابع مهم هدررفت انرژی در سیستم‌های هوای فشرده هستند و در بسیاری از موارد می‌توانند ۲۰ تا ۳۰ درصد از خروجی کمپرسور را هدر دهند.»

این آمار نشان می‌دهد که اگرچه قطعات پنوماتیک معمولاً ساختار ساده‌تری دارند، نشتی هوا می‌تواند هزینه برق و زمان کارکرد کمپرسور را به میزان قابل‌توجهی افزایش دهد. بنابراین هنگام مقایسه پنوماتیک و هیدرولیک، تنها قیمت اولیه قطعات کافی نیست و باید هزینه تولید و اتلاف هوای فشرده نیز در محاسبه هزینه چرخه عمر سیستم لحاظ شود.

در سیستم هیدرولیک نیز کارکرد دائم پمپ در فشار بالا، افت شیرها، تولید گرما و خنک‌کاری می‌تواند مصرف انرژی را افزایش دهد. استفاده از پمپ دورمتغیر، مدار مناسب، آکومولاتور و کنترل بهینه می‌تواند هزینه انرژی را کاهش دهد.

بنابراین پاسخ دقیق به این سؤال که «پنوماتیک کم‌مصرف‌تر است یا هیدرولیک؟» بدون بررسی سیکل کاری و طراحی مدار امکان‌پذیر نیست.

۹. تفاوت هزینه نگهداری

نگهداری سیستم پنوماتیک بیشتر بر موارد زیر متمرکز است:

• تشخیص و رفع نشتی هوا
• تخلیه رطوبت
• تعویض فیلترها
• تنظیم فشار
• بررسی کیفیت هوای فشرده
• کنترل شیلنگ‌ها و اتصالات
• بررسی صداخفه‌کن‌ها و شیرها

نگهداری سیستم هیدرولیک شامل این موارد است:

• کنترل سطح و کیفیت روغن
• بررسی آلودگی و ذرات
• تعویض فیلتر
• کنترل دمای روغن
• بررسی شیلنگ و اتصالات
• کنترل نشتی آب‌بندها
• بررسی عملکرد پمپ و شیرها
• هواگیری و شست‌وشوی مدار در شرایط لازم

در بسیاری از کاربردها، تعمیرات پنوماتیک ساده‌تر است؛ اما نادیده گرفتن نشتی هوا می‌تواند هزینه انرژی پنهانی ایجاد کند. در مقابل، خرابی ناشی از آلودگی روغن هیدرولیک ممکن است هزینه تعمیر بیشتری به سیستم تحمیل کند.

مقایسه تخصصی‌تر این موضوع در مقاله جک هیدرولیک یا پنوماتیک؛ مقایسه هزینه نگهداری ارائه شده است.

۱۰. تفاوت نشتی و آلودگی محیط

نشتی هوا معمولاً محیط اطراف را به روغن آلوده نمی‌کند؛ اما بی‌خطر یا بی‌هزینه نیست. نشتی می‌تواند باعث افت فشار، افزایش زمان کار کمپرسور، مصرف برق بیشتر و اختلال در عملکرد ابزارها شود.

نشتی روغن هیدرولیک علاوه بر کاهش فشار و عملکرد سیستم، می‌تواند سطح محیط را آلوده و لغزنده کند. نوع روغن و دمای قطعات نیز ممکن است الزامات ایمنی و زیست‌محیطی خاصی ایجاد کند.

به همین دلیل، در صنایع غذایی، دارویی و محیط‌های پاک معمولاً پنوماتیک انتخاب رایج‌تری است. بااین‌حال، هوای فشرده نیز باید متناسب با حساسیت فرایند، فیلتر، خشک و در صورت نیاز بدون روغن باشد. استفاده از سیستم هیدرولیک در تمام صنایع غذایی «ممنوع» نیست و باید بر اساس محل نصب، نوع سیال و الزامات بهداشتی پروژه تصمیم‌گیری شود.

۱۱. تفاوت ایمنی

هر دو سیستم در صورت طراحی یا نگهداری نادرست می‌توانند خطرناک باشند.

خطرات احتمالی سیستم پنوماتیک عبارت‌اند از:

• حرکت ناگهانی عملگر
• آزاد شدن انرژی ذخیره‌شده در هوا
• جدا شدن شیلنگ یا اتصال
• صدای شدید تخلیه هوا
• حرکت جک پس از قطع فرمان
• ورود هوای فشرده به بدن

خطرات احتمالی سیستم هیدرولیک شامل موارد زیر است:

• تزریق روغن پرفشار به زیر پوست
• ترکیدن شیلنگ
• سقوط بار در اثر خرابی مدار
• تماس با روغن داغ
• آلودگی و لغزندگی محیط
• آتش‌سوزی در شرایط خاص

شیر قطع اضطراری، تخلیه امن فشار، محافظ شیلنگ، قفل مکانیکی، شیر کنترل بار و رعایت دستورالعمل سازنده از الزامات مهم هر دو سیستم هستند.

۱۲. تفاوت صدا و گرما

در پنوماتیک، کمپرسور و هوای خروجی از شیرها می‌توانند صدای قابل‌توجهی ایجاد کنند. استفاده از صداخفه‌کن، انتخاب سایز مناسب شیر و کاهش فشار اضافی می‌تواند نویز را کاهش دهد.

در هیدرولیک نیز پمپ، کاویتاسیون، ضربه فشار، لرزش لوله‌ها و عبور روغن از مسیرهای محدود می‌توانند صدا تولید کنند. افت انرژی در سیستم هیدرولیک معمولاً به گرما تبدیل می‌شود و در برخی مدارها استفاده از مبدل حرارتی یا خنک‌کننده ضروری است.

بنابراین نمی‌توان یکی از این دو سیستم را در تمام شرایط «بی‌صدا» معرفی کرد.

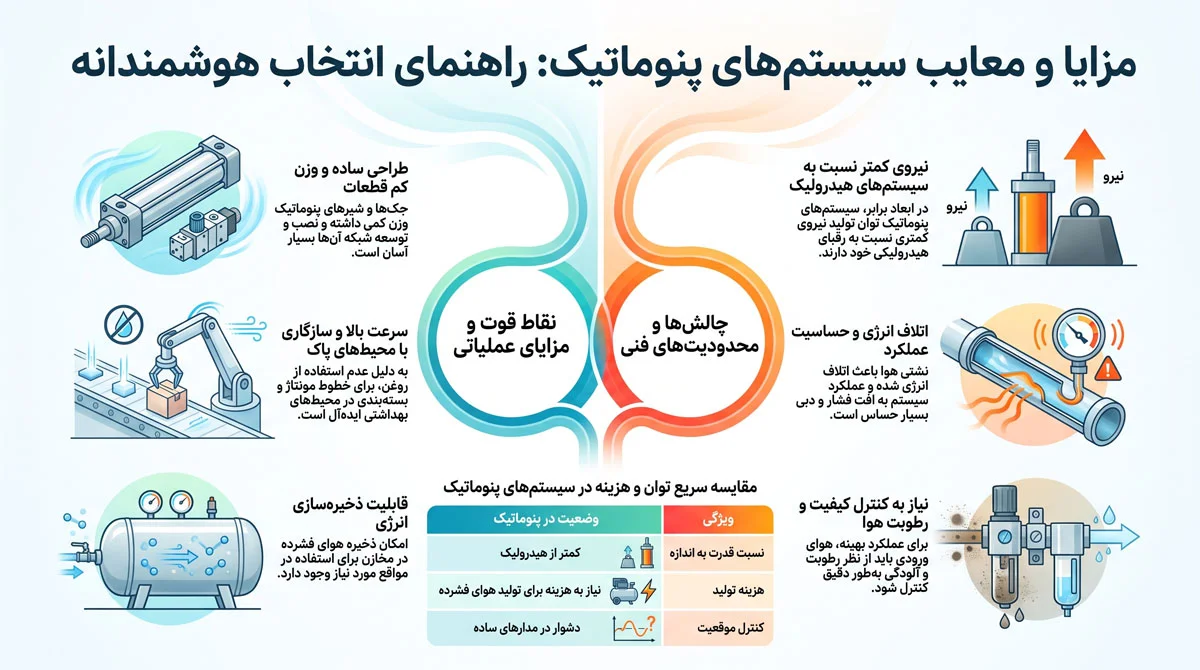

مزایا و معایب سیستم پنوماتیک

مزایای پنوماتیک

• طراحی نسبتاً ساده مدار
• سرعت مناسب در حرکت‌های رفت‌وبرگشتی
• وزن کم جک‌ها و شیرها
• نصب و توسعه آسان شبکه
• مناسب برای خطوط مونتاژ و بسته‌بندی
• عدم ایجاد آلودگی روغنی در صورت نشتی هوا
• امکان ذخیره هوای فشرده در مخزن
• مناسب برای بسیاری از محیط‌های پاک
• تنوع زیاد قطعات پنوماتیک صنعتی
• هزینه اولیه مناسب در صورت وجود زیرساخت هوا

معایب پنوماتیک

• نیروی کمتر نسبت به هیدرولیک در ابعاد برابر
• هزینه تولید هوای فشرده
• اتلاف انرژی بر اثر نشتی
• حساسیت عملکرد به افت فشار و دبی
• کنترل موقعیت دشوارتر در مدارهای ساده
• تولید صدا هنگام تخلیه هوا
• نیاز به کنترل رطوبت و کیفیت هوا
• امکان حرکت ناگهانی جک
• نیاز به تجهیزات قفل‌کننده برای برخی بارها

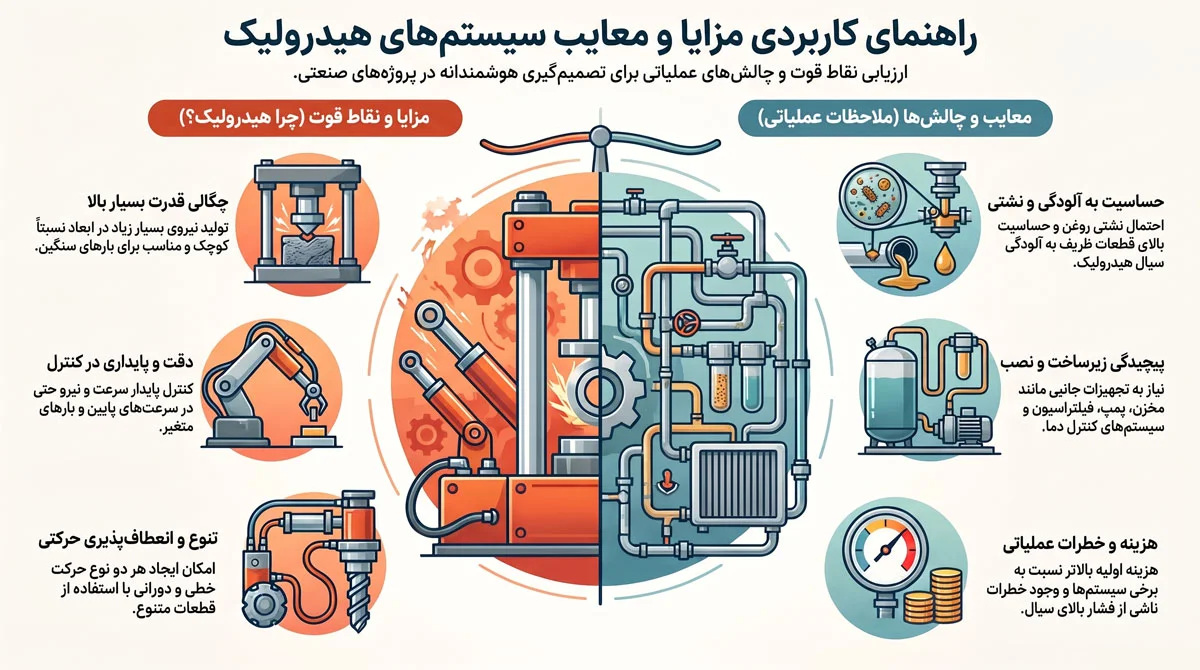

مزایا و معایب سیستم هیدرولیک

مزایای هیدرولیک

• تولید نیروی زیاد در ابعاد نسبتاً کوچک
• مناسب برای بارهای سنگین
• کنترل پایدار سرعت و نیرو
• امکان ایجاد حرکت خطی و دورانی
• مناسب برای پرس، بالابر و ماشین‌آلات سنگین
• امکان نگه‌داشتن بار با مدار مناسب
• عملکرد قابل‌کنترل در سرعت‌های پایین
• تنوع گسترده قطعات هیدرولیک صنعتی

معایب هیدرولیک

• احتمال نشتی روغن
• حساسیت قطعات به آلودگی سیال
• نیاز به مخزن، پمپ و فیلتراسیون
• وزن و فضای نصب بیشتر
• هزینه اولیه بالاتر در بسیاری از پروژه‌ها
• نیاز به کنترل دمای روغن
• پیچیدگی بیشتر عیب‌یابی برخی مدارها
• خطرات ناشی از فشار بالای سیال

پنوماتیک بهتر است یا هیدرولیک؟

پاسخ به این سؤال به نیاز واقعی پروژه بستگی دارد.

پنوماتیک انتخاب مناسب‌تری است اگر:

• بار سبک یا متوسط دارید.
• حرکت سریع و تکرارشونده لازم است.
• سیکل کاری بالایی دارید.
• تمیزی محیط اهمیت دارد.
• فضای نصب محدود است.
• وزن کم عملگر مهم است.
• کمپرسور و شبکه هوای فشرده از قبل موجود است.
• کنترل دوحالته باز و بسته برای فرایند کافی است.
• تعمیر و تعویض سریع قطعات اهمیت دارد.

هیدرولیک انتخاب مناسب‌تری است اگر:

• به نیروی خروجی زیادی نیاز دارید.
• بار سنگین باید جابه‌جا یا نگه داشته شود.
• حرکت نرم زیر بار اهمیت دارد.
• کنترل سرعت پایین و پایدار لازم است.
• فضای نصب عملگر محدود است.
• شوک و بار متغیر در سیستم وجود دارد.
• ماشین‌آلات سنگین یا تجهیزات متحرک طراحی می‌کنید.
• پرس، بالابر، جرثقیل یا تجهیزات شکل‌دهی دارید.

انتخاب سیستم بر اساس نوع صنعت

این جدول یک راهنمای اولیه است. برای مثال، تمام فرایندهای بسته‌بندی الزاماً پنوماتیک نیستند و تمام تجهیزات بالابر نیز فقط با هیدرولیک کار نمی‌کنند.

چک‌لیست انتخاب بین هیدرولیک و پنوماتیک

پیش از انتخاب سیستم، به این پرسش‌ها پاسخ دهید:

چه مقدار نیرو نیاز دارید؟

نیروی موردنیاز باید با درنظرگرفتن وزن بار، اصطکاک، شتاب، زاویه حرکت و ضریب اطمینان محاسبه شود. انتخاب جک تنها بر اساس وزن اسمی بار می‌تواند باعث کمبود نیرو یا بزرگ شدن غیرضروری تجهیزات شود.

سرعت حرکت چقدر است؟

سرعت جک فقط به نوع هیدرولیک یا پنوماتیک بودن آن بستگی ندارد. قطر پیستون، دبی شیر، قطر شیلنگ، فشار و طول کورس نیز بر سرعت اثر می‌گذارند.

دقت موقعیت چقدر اهمیت دارد؟

اگر فقط دو موقعیت ابتدا و انتهای کورس موردنیاز است، پنوماتیک می‌تواند کافی باشد. برای کنترل چند موقعیت یا حرکت بسیار پایدار زیر بار، ممکن است هیدرولیک یا یک سیستم سروو مناسب‌تر باشد.

سیکل کاری دستگاه چقدر است؟

تعداد حرکت در دقیقه یا ساعت، مدت کار روزانه و توقف‌های خط باید مشخص شوند. سیکل کاری بر دمای سیستم، مصرف هوا یا روغن و عمر قطعات تأثیر می‌گذارد.

آیا زیرساخت هوای فشرده دارید؟

وجود کمپرسور به‌تنهایی کافی نیست. ظرفیت کمپرسور، فشار شبکه، کیفیت هوا، اندازه مخزن و افت فشار خطوط باید پاسخ‌گوی مصرف دستگاه جدید باشند.

شرایط محیطی چگونه است؟

دمای بالا یا پایین، رطوبت، گردوغبار، مواد خورنده، محیط انفجاری و الزامات بهداشتی در انتخاب جنس قطعات، آب‌بندها، شیلنگ‌ها و نوع سیستم مؤثر هستند.

توقف خط چه هزینه‌ای دارد؟

در پروژه‌های صنعتی، ارزان‌ترین قطعه همیشه اقتصادی‌ترین انتخاب نیست. زمان تأمین قطعه یدکی، سهولت تعمیر، موجودی برند و امکان دریافت خدمات فنی باید در هزینه کل مالکیت لحاظ شوند.

آیا می‌توان سیستم هیدرولیک و پنوماتیک را با هم ترکیب کرد؟

بله. در برخی ماشین‌آلات از سیستم ترکیبی استفاده می‌شود تا سرعت پنوماتیک و پایداری هیدرولیک هم‌زمان در اختیار طراح قرار گیرد.

نمونه‌های متداول عبارت‌اند از:

• سیستم‌های هوا روی روغن
• بوسترهای هوا به روغن
• پرس‌های پنوماتیک ـ هیدرولیک
• مدارهای الکتروپنوماتیک
• مدارهای الکتروهیدرولیک
• خطوطی با عملگرهای پنوماتیک سبک و واحد هیدرولیک سنگین

سیستم ترکیبی می‌تواند عملکرد مناسبی ایجاد کند؛ اما پیچیدگی طراحی و نگهداری آن بیشتر است و باید فقط زمانی استفاده شود که مزیت فنی مشخصی داشته باشد.

اشتباهات رایج هنگام انتخاب سیستم

انتخاب فقط بر اساس قیمت جک

قیمت جک فقط بخشی از هزینه سیستم است. شیر، اتصالات، پاوریونیت، کمپرسور، فیلتراسیون، مصرف انرژی و هزینه توقف خط باید محاسبه شوند.

فرض رایگان بودن هوای فشرده

هوای محیط رایگان است؛ اما فشرده‌سازی، خشک‌کردن، انتقال و کنترل آن هزینه دارد.

انتخاب جک بدون محاسبه نیرو

فشار نامی جک به‌تنهایی نشان‌دهنده نیروی آن نیست. قطر پیستون و سطح مؤثر نیز باید مشخص باشند.

نادیده گرفتن افت فشار

شیر کوچک، شیلنگ باریک، مسیر طولانی و اتصالات متعدد می‌توانند افت فشار ایجاد کنند و سرعت یا نیروی عملگر را کاهش دهند.

استفاده از کلمات مطلق

عبارت‌هایی مانند «هیدرولیک همیشه دقیق‌تر است»، «پنوماتیک همیشه ارزان‌تر است» یا «هیدرولیک همیشه کندتر است» از نظر فنی دقیق نیستند. نتیجه واقعی به معماری مدار و شرایط کاربرد بستگی دارد.

خرید قطعات ناسازگار

صرفاً یکسان بودن رزوه یا قطر اتصال کافی نیست. فشار، دبی، نوع سیال، جنس آب‌بند، ولتاژ بوبین و دمای کاری نیز باید سازگار باشند.

انتخاب و خرید قطعات

پس از مشخص شدن نوع سیستم، انتخاب قطعات باید بر اساس مشخصات واقعی پروژه انجام شود.

برای سیستم‌های بادی می‌توانید دسته‌بندی‌های زیر را بررسی کنید:

• قطعات پنوماتیک
• جک پنوماتیک
• شیر پنوماتیک صنعتی
• اتصالات پنوماتیک
• شیلنگ پنوماتیک

برای سیستم‌های روغنی نیز صفحه خرید قطعات هیدرولیک صنعتی می‌تواند نقطه شروع مناسبی برای مشاهده تجهیزات باشد.

هنگام خرید قطعات هیدرولیک و پنوماتیک، مشخصات زیر را در اختیار کارشناس فروش قرار دهید:

• فشار کاری
• دبی موردنیاز
• نوع حرکت
• نیروی جک
• قطر و کورس
• سایز پورت و رزوه
• ولتاژ شیر برقی
• نوع سیال
• دمای محیط
• برند یا کد فنی قطعه قبلی

جمع‌بندی تفاوت پنوماتیک و هیدرولیک

تفاوت پنوماتیک و هیدرولیک فقط به استفاده از هوا یا روغن محدود نمی‌شود. نوع سیال روی فشار، نیرو، سرعت، دقت، هزینه انرژی، نگهداری و کاربرد سیستم اثر مستقیم دارد.

پنوماتیک معمولاً برای حرکت‌های سریع، سبک و تکرارشونده در خطوط مونتاژ، بسته‌بندی و محیط‌های پاک مناسب است. هیدرولیک برای ایجاد نیروی زیاد، جابه‌جایی بارهای سنگین و کنترل پایدار حرکت در پرس‌ها، بالابرها و ماشین‌آلات سنگین کاربرد بیشتری دارد.

برای انتخاب صحیح باید به‌جای مقایسه یک قطعه یا قیمت اولیه، کل سیستم را بررسی کنید. نیروی موردنیاز، سیکل کاری، زیرساخت موجود، هزینه انرژی، شرایط محیطی و توان نگهداری مجموعه، تعیین می‌کنند که پنوماتیک بهتر است یا هیدرولیک.

اگر برای انتخاب میان سیستم پنوماتیک و هیدرولیک تردید دارید، مشخصات فنی پروژه شامل بار، کورس، سرعت، فشار و تعداد سیکل را برای کارشناسان اسکای تجهیز ارسال کنید تا تجهیزات متناسب با نیاز واقعی سیستم بررسی شوند.
